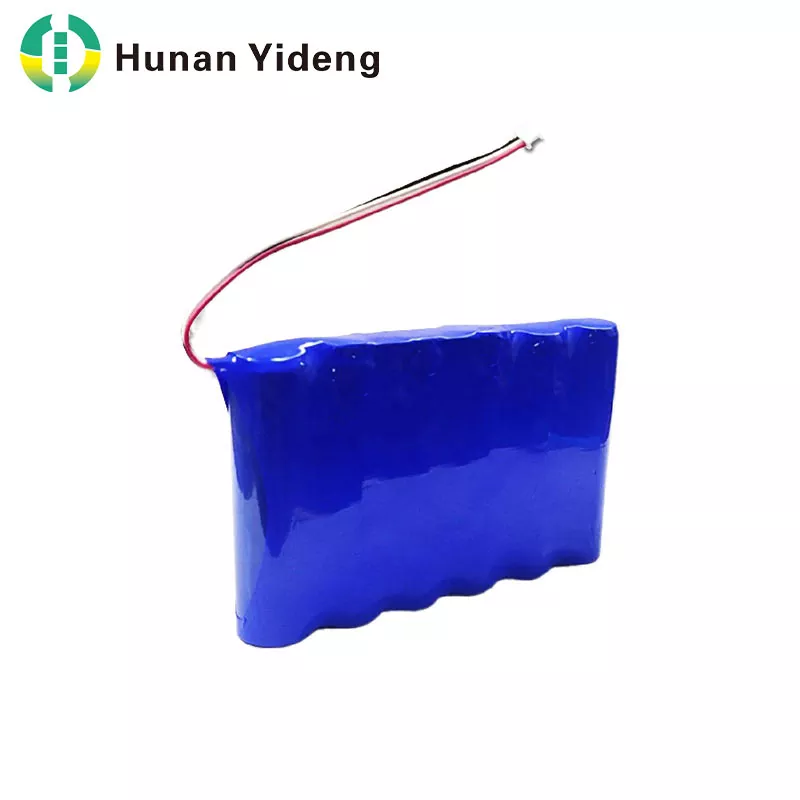

Yidengsağlar11.1V 4000mAh 18650 3S2P Uzun Ömürlü Şarj Edilebilir Li-ion Pil Paketisabit voltaj, pratik kapasite ve şarj edilebilir performans gerektiren taşınabilir elektronikler, endüstriyel ekipmanlar, izleme sistemleri ve özelleştirilmiş güç uygulamaları için.
11.1V 4000mAh lityum iyon pil paketi, her grup içinde paralel bağlanmış iki hücreyle birlikte 18650 hücreden oluşan üç seri bağlı grubu birleştirir. Bu 3S2P konfigürasyonu, 11,1V nominal voltaj, 4000mAh nominal kapasite ve yaklaşık 44,4Wh nominal enerji sağlar. Şarj edilebilir tasarımı, onu taşınabilir ekipmanlar, yedek güç sistemleri, endüstriyel izleme cihazları ve diğer elektronik ürünler için pratik bir seçenek haline getirir. Elektriksel özelliklerini, koruma gereksinimlerini, şarj koşullarını ve uygulama uyumluluğunu anlamak, ekipman üreticilerinin uygun pil çözümünü seçmesine yardımcı olur. Yideng ayrıca farklı entegrasyon gereksinimlerini karşılamak için özelleştirilmiş pil paketi geliştirmeyi de destekliyor.
11,1V 4000mAh şarj edilebilir lityum-iyon pil takımı, tek bir lityum-iyon hücrenin sağlayabileceğinden daha yüksek bir çalışma voltajına ihtiyaç duyan elektronik ekipmanlar için tasarlanmış bir güç kaynağıdır. Gerekli voltajı ve kapasiteyi elde etmek için belirli bir elektrik konfigürasyonunda düzenlenmiş silindirik 18650 formatlı hücreleri kullanır.
Ürün adındaki sayılar ürünün temel özelliklerini tanımlar:
Bu konfigürasyon toplamda altı hücre içerir. Seri bağlantılar voltajı artırırken paralel bağlantılar mevcut kapasiteyi artırır. Düzgün bir şekilde tasarlandığında ortaya çıkan pil paketi, voltaj, çalışma süresi ve paketleme esnekliği arasında faydalı bir denge sunabilir.
Ekipman geliştiricileri için önemli olan sadece pilin nominal voltajı değildir. Uyumluluk aynı zamanda mevcut talebe, şarj gereksinimlerine, mevcut kurulum alanına, çalışma sıcaklığına ve koruma devresine de bağlıdır.
Ticari bir ürün veya endüstriyel sistem için bir pil seçmeden önce, alıcılar pilin nominal elektriksel özelliklerini incelemeli ve paketin tamamının uygulamanın gereksinimlerini karşıladığını doğrulamalıdır.
| Parametre | Şartname | Pratik Önem |
|---|---|---|
| Pil Modeli | 18650-3S2P | Hücre formatını ve düzenlemesini tanımlar |
| Pil Kimyası | Lityum-iyon | Şarj edilebilir güç uygulamalarını destekler |
| Nominal Gerilim | 11.1V | Elektriksel uyumluluğun belirlenmesine yardımcı olur |
| Nominal Kapasite | 4000mAh / 4Ah | Nominal şarj kapasitesini gösterir |
| Nominal Enerji | 44.4Wh | Çalışma süresini tahmin etmek için bir temel sağlar |
| Hücre Yapılandırması | 3S2P | Üç seri grupta düzenlenmiş altı hücre |
| Maksimum Şarj Akımı | 1C, ürün spesifikasyonuna tabidir | İzin verilen üst şarj oranını tanımlar |
| Şarj Sıcaklığı | 0°C ila 50°C | Belirtilen şarj ortamını tanımlar |
| Boşaltma Sıcaklığı | -20°C ila 60°C | Belirtilen deşarj ortamını tanımlar |
| Döngü Ömrü | Üreticinin belirttiği test koşullarına bakın | Servis ömrünü ve değiştirme planlamasını destekler |
Önemli:Yukarıdaki değerler Yideng tarafından yayınlanan ürün bilgilerine dayanmaktadır. Tam pil yapılandırması için şarj sınırları, deşarj sınırları ve sıcaklık koşulları en son veri sayfasına göre doğrulanmalıdır. Maksimum akım değeri, doğrulama yapılmadan asla önerilen sürekli çalışma akımı olarak değerlendirilmemelidir.
Nominal enerji, nominal voltajın nominal kapasiteyle çarpılmasıyla tahmin edilebilir:
11,1V × 4Ah = 44,4Wh
Bu değer, mühendislerin bir uygulama için mevcut enerji miktarını tahmin etmelerine yardımcı olur. Örneğin ortalama 10W güç çeken bir cihaz, nominal enerji değerinde teorik olarak yaklaşık 4,44 saat çalışacaktır. Gerçek çalışma süresi, dönüşüm kayıpları, deşarj limitleri, sıcaklık, pil eskimesi ve güç talebindeki değişiklikler nedeniyle genellikle daha düşük veya farklı olacaktır.
3S2P düzenlemesi, bir cihazın yaklaşık 11,1V nominal voltaja ve 4000mAh kapasiteye ihtiyaç duyduğu durumlarda kullanışlıdır. Seri ve paralel bağlantıların elektriksel avantajlarını tek bir kompakt akü grubunda birleştirir.
Üç serili bir düzenlemede, üç hücre grubunun nominal gerilimleri toplanır. Geleneksel 3,7V nominal lityum iyon hücreleri kullanıldığında elde edilen nominal paket voltajı 11,1V'tur. Bu, tam çalışma voltajı gereksinimlerinin karşılanması koşuluyla, bu voltaj aralığında tasarlanan elektronik sistemler için uygundur.
Her seri grubu iki paralel bağlı hücre içerir. Uygun şekilde eşleşen hücrelerle paralel bağlantılar, tek bir hücreye kıyasla mevcut kapasiteyi artırır. Birleştirilmiş paket bu nedenle amaçlanan nominal voltajı korurken 4000 mAh sağlayabilir.
Tek kullanımlık pillerin aksine, şarj edilebilir lityum iyon paketleri birden fazla şarj döngüsüyle yeniden kullanılabilir. Pratik hizmet ömrü, şarj alışkanlıklarına, deşarj derinliğine, sıcaklığa, mevcut talebe, saklama koşullarına ve hücre ve pil yönetim sisteminin kalitesine bağlıdır.
Bir akü paketi farklı kablo uzunlukları, konektörler, koruyucu muhafazalar ve kurulum düzenlemeleriyle tasarlanabilir. Bu seçenekler, ürün tasarımcılarının güç kaynağını ekipmanlarının fiziksel ve elektriksel gereksinimlerine uyarlamalarına yardımcı olur.
11,1V 4000mAh pil konfigürasyonu, voltajı, deşarj akımı, boyutları ve çevresel değerleri ekipman tasarımıyla eşleştiğinde çok çeşitli uygulamaları destekleyebilir.
Uygulama uygunluğu elektriksel ve mekanik değerlendirme yoluyla belirlenmelidir. Yüksek başlatma akımlarına, motorlara, radyo vericilerine veya ısıtma elemanlarına sahip cihazlar, farklı deşarj derecesine sahip bir pil veya ek termal hususlar gerektirebilir.
Pil mimarilerini karşılaştıran ürün geliştiricileri için Yideng'in lityum pil çözümleri, şarj edilebilir pil seçeneklerini ve özelleştirme gereksinimlerini değerlendirmek için bir başlangıç noktası sağlar.
Pilin yalnızca voltajına ve kapasitesine göre seçilmesi entegrasyon sorunlarına yol açabilir. Alıcılar, bir satın alma işlemini onaylamadan önce ekipmanın tam çalışma profilini değerlendirmelidir.
Cihazın nominal voltajını ve izin verilen giriş aralığını kontrol edin. Bir pilin nominal voltajı, şarj veya deşarjın her aşamasındaki voltajı değildir. Ekipman, paketin belirtilen tam voltaj aralığını tolere etmelidir.
Ortalama güç tüketimini ve gerekli çalışma süresini tahmin edin. Ön hesaplama olarak nominal pil enerjisini ortalama cihaz gücüne bölün. Dönüşüm kayıpları, rezerv kapasitesi, sıcaklık etkileri ve pilin eskimesi için uygun bir pay ayırın.
Ekipmanın normal çalışma akımını ve başlatma akımını pil takımının onaylı deşarj limitleriyle karşılaştırın. Hücrelerin, kabloların, konektörlerin, koruma panosunun ve muhafazanın gereken yükü kaldırabildiğini doğrulayın.
İzin verilen maksimum pil boyutlarını ve ağırlığını onaylayın. Konektör tipi, polarite, kablo uzunluğu, montaj noktaları ve muhafaza tasarımı da seri üretimden önce kontrol edilmelidir.
Tanımlanmış test koşulları altında beklenen şarj ve deşarj döngüsü sayısını gözden geçirin. Ortam sıcaklığını, şarj sıklığını, saklama süresini, titreşimi ve beklenmedik bir güç kesintisinin sonuçlarını göz önünde bulundurun.
Tedarik ekipleri için aşağıdaki kontrol listesi tedarikçi tartışmalarını basitleştirebilir:
Lityum iyon pil performansını korumak için doğru şarj ve kullanım uygulamaları önemlidir. Akü koruma devresi belirli elektriksel riskleri azaltabilse de uygun sistem tasarımı ve dikkatli çalışma ihtiyacını ortadan kaldırmaz.
Tam akü kimyası, seri konfigürasyon ve şarj voltajı sınırı için tasarlanmış bir şarj cihazı seçin. Geleneksel bir üç serili lityum iyon paketi, hücreleri 4,2V maksimum şarj voltajına sahip olduğunda tipik olarak 12,6V şarj limitini kullanır. Kullanmadan önce bu değeri pilin onaylı veri sayfasında doğrulayın.
Üreticinin belirttiği şarj ve deşarj sıcaklık aralıklarına uyun. Pili izin verilen aralık dışında şarj etmekten, ısı kaynaklarının yakınına yerleştirmekten veya kapalı bir ortamda doğrudan güneş ışığına maruz bırakmaktan kaçının.
Uygun bir akü yönetim sistemi veya koruma devresi, aşırı şarj koruması, aşırı deşarj koruması, aşırı akım koruması ve kısa devre koruması gibi işlevler sağlayabilir. Tasarım ve uygulamaya göre hücre dengeleme ve sıcaklık izleme dikkate alınmalıdır.
Pil üreticileri ve ekipman tasarımcıları, pille çalışan bir ürünü göndermeden veya dağıtmadan önce geçerli nakliye, ürün güvenliği ve son kullanım gerekliliklerini de değerlendirmelidir.
Standart akü paketleri her ekipman tasarımına uymayabilir. OEM özelleştirmesi, üreticilerin pilin elektriksel özelliklerini ve fiziksel yapısını ürünün kurulum gereksinimleriyle uyumlu hale getirmesine olanak tanır.
Yideng'in ürün bilgileri, uygulamaya özel güç çözümlerine ihtiyaç duyan müşteriler için özelleştirilmiş pil paketi geliştirmeyi açıklamaktadır. Projeye ve mühendislik incelemesine bağlı olarak özelleştirme tartışmaları şunları kapsayabilir:
Bu önlemler, satın alma ekiplerinin başlangıçtaki birim fiyattan daha fazlasını değerlendirmesine yardımcı olur. Tutarlı spesifikasyonlar, uygun koruma, izlenebilir test sonuçları ve net bir kişiselleştirme süreci, üretim sırasındaki entegrasyon sorunlarını azaltabilir.
Toplu sipariş vermeden önce mevcut veri sayfasını isteyin ve söz konusu model için hangi kalite kontrollerinin, güvenlik belgelerinin ve nakliye kayıtlarının mevcut olduğunu doğrulayın. Sertifikalar ve test raporları, yalnızca pil kimyasından yola çıkılarak varsayılmak yerine, tam ürün ve hedeflenen pazara göre doğrulanmalıdır.
3S2P, üç hücre grubunun seri olarak bağlandığı ve her grupta iki hücrenin paralel bağlandığı anlamına gelir. Yapılandırma toplamda altı hücre kullanır. Seri bağlantılar voltajı artırırken paralel bağlantılar kapasiteyi artırır.
Nominal enerjisi yaklaşık 44,4Wh olup, 11,1V ile 4Ah çarpılarak hesaplanır. Gerçek kullanılabilir enerji, deşarj koşullarına, sistem verimliliğine, pil durumuna ve izin verilen deşarj kesintisine bağlıdır.
Hayır. Şarj cihazı pilin kimyasına, seri konfigürasyonuna, şarj voltajı sınırına ve akım gereksinimlerine uygun olmalıdır. 4,2V maksimum şarj hücreli geleneksel üç serili lityum iyon paketi için tipik şarj limiti 12,6V'tur. Bir şarj cihazını bağlamadan önce tam teknik özellikleri doğrulayın.
Çalışma süresi cihazın ortalama güç tüketimine bağlıdır. Ön tahmin, 44,4Wh'nin cihazın watt cinsinden güç tüketimine bölünmesiyle elde edilir. Örneğin, 10 W'lık bir yük, kayıpları ve diğer işletme faktörlerini hesaba katmadan önce 4,44 saatlik teorik bir tahmin verir.
Hayır. Tüm şarj edilebilir lityum iyon piller, kullanım ve eskime nedeniyle yavaş yavaş kapasitelerini kaybederler. Servis ömrü sıcaklığa, şarj koşullarına, deşarj derinliğine, akım talebine, depolamaya ve pilin yapısına bağlıdır. Tedarikçiden çevrim ömrü test koşullarını ve belirtilen kullanım ömrü sonu kapasite kriterini isteyin.
Yideng, konektör seçimi, kablo uzunluğu, pil konfigürasyonu ve mahfaza tasarımı dahil olmak üzere pil paketleri için OEM ve ODM özelleştirme hizmetlerini açıklamaktadır. Sipariş vermeden önce mevcut seçenekleri, numune sürecini ve teknik fizibiliteyi şirketle teyit edin.
Elektriksel özellikleri, boyutları, deşarj gerekliliklerini, koruma işlevlerini, şarj uyumluluğunu, numune test sonuçlarını, üretim teslim süresini ve geçerli nakliye belgelerini doğrulayın. Nihai üretim spesifikasyonunu onaylamadan önce modele özel teknik belgeler isteyin.
11,1V 4000mAh 18650 3S2P şarj edilebilir lityum iyon pil paketi, 44,4Wh nominal enerji değeri ve uyumlu taşınabilir ve endüstriyel elektronik ekipmanlar için pratik bir yapılandırma sunar. Uygunluğu, voltaj, kapasite, akım talebi, şarj koşulları, boyutlar ve koruma gereksinimlerinin amaçlanan uygulamaya uygun olmasına bağlıdır.
Pille çalışan ürünler geliştiren işletmeler için güvenilir bir kaynak bulma süreci teknik incelemeyi, numune doğrulamayı, güvenlik değerlendirmesini ve net üretim özelliklerini içermelidir. Yideng, standart ve özelleştirilmiş lityum pil takımı çözümlerini keşfetmek için bir başlangıç noktası sağlar. Yeni bir ürün planlıyorsanız veya ekipmanınıza uygun bir pil paketine ihtiyacınız varsa ürün ayrıntılarını inceleyin vebize UlaşınVoltajınızı, kapasitenizi, konnektörünüzü, muhafazanızı ve sipariş gereksinimlerinizi görüşmek için. Yideng, projeniz için uygun akü konfigürasyonunu değerlendirmenize yardımcı olabilir.
